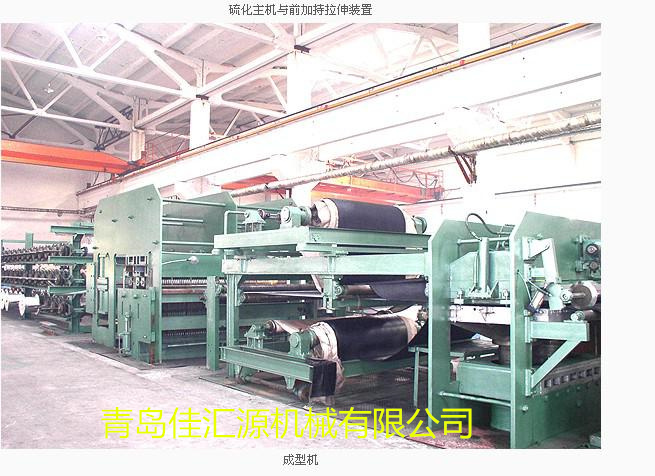

一、设备流程：前夹持拉伸装置------脱锅装置-------主硫化机-------后夹持拉伸装置--------液压切边-------卷曲装置
1、前夹持拉伸
7 ~9 b4 {. B# Y3 D( ~& d4 T(1) 最大夹持力 1.25MN（可调）# l/ C( v% U9 ~6 C
(2) 夹持板规格 400X2300mm. g) ?3 U9 o& l2 w
(3) 夹持油缸数量 2个1 W3 Z' ?3 j9 i& x# d n: r
(4) 夹持油缸直径 φ200/ O; L3 H+ q" A9 W# @& F
(5) 夹持油缸行程 360mm" [* E1 D+ i( h; z7 t% _
(6) 最大伸长力 1MN
5 ~% \2 Y9 r: S! J(7) 伸长油缸行程 800mm
2 R2 b+ p9 h+ ?1 g7 H' B(8) 伸长油缸直径 φ250mm
: S4 l$ y- S( v( Y. r$ ^(9) 最大工作压力 21Mpa o4 C5 C2 R) O& A
2、前脱模装置: E! }) g+ R$ _, `
（1）、托模辊直径 φ120mm, ?0 t% o/ k q- u v
（2）、托模油缸直径 φ63mm
+ E+ w) p/ k& w9 l' V0 m（3）、托模油缸数量 2个
5 c4 l W. T; w! P（4）、托模力 30KN4 }" V \' k8 a) J6 L0 v' B

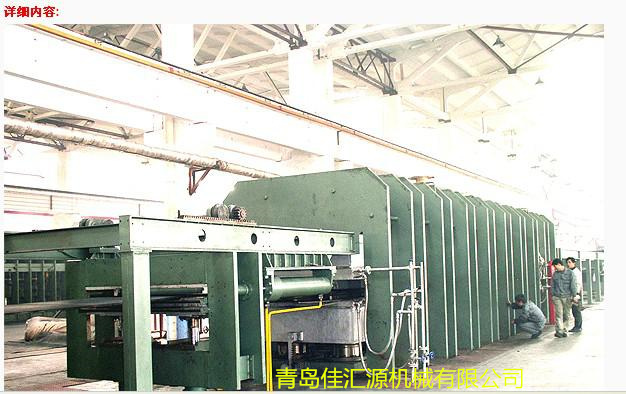

3、 主硫化机 # z& C% Z7 R% K; E. [5 T% g
(1) 结构形式 框式单层油压上行程
0 {* P- K+ j. _$ L) W, j(2)热板规格 1800×8000×80㎜/ g6 }. R9 v7 P! \' N' d
(3) 热板表面粗糙度 Ra≤1.6μm
# d F, o, ]9 P. T9 f5 t$ k(4) 硫化最大胶带宽度 1800mm: ]+ z, ]" h8 X/ f. q
(5) 硫化厚度 6～40mm ?( p; j! h2 I: X3 V
(6) 热板单位面积压力 4MPa
8 z. X& _) q' d( T& G) ?5 v; l8 a（7）总载荷 6000吨1 |5 h* j/ `& S$ Z( r5 P
(7) 柱塞最大行程 360mm' L: L6 C+ X- Y: c, W
(8) 热板上升速度 360mm/min% a; e3 T0 a8 ]: B" I3 J
(9) 热板最高工作温度 170℃
" M1 u2 Z' v4 d, i$ X; L( v q7 F4 \(10) 热板冷端 ±300mm（前端/后端）2 h ?5 F$ X1 Y
(11) 油缸直径 500mm
5 l2 W! F5 t- W(12) 油缸数量 16个
/ u( Y9 ~ h U. h. i+ @7 t9 f(13)框板厚度 80mm. P6 s. ?; ]' Q. I- \9 e# G
（14）下垫台高度 800mm
- Z! Y9 Z0 A, r% l（15）上垫台高度 700m2 H% ]# S/ m8 S7 ?
（16）高低压切换压力值 2.59 e6 i. K! N% a; t& ^5 T4 c9 N
4.、后夹持拉伸与前夹持拉伸一样
5、液压切带机
, N5 a, S& F" R⑴ 切带最大宽度 B＝2200mm
% }8 u( n1 g4 z7 ^⑵ 切带最大厚度 δ＝40mm/ Z" i- B% L2 _7 k/ [' o
⑶ 切带机构行走速度 2.75m/min! L0 X d6 v/ O2 i6 f5 I! \
⑷ 液压系统压力 14Mpa2 W" v6 y+ e1 n
6、双地辊卷取包装机
l Y; V% L7 _2 O( E/ J(1) 最大卷带宽度 2200mm+ z: G$ v$ f: U0 \+ _# f3 M: K
(2) 最大卷带直径 φ3600mm! e7 `* H ?: J: B
(3) 卷带线速度 6m/min
% C7 }4 ^7 [% E" f, R; }(4) 带卷最大重量 30
